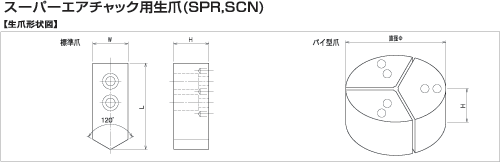

| 三つ爪用生爪・三つ爪用パイ型爪 |
| 型 式 |
チャック外径 |
寸法H |
寸法W |
寸法L |
基準ピンφ個数 |
備考 |
| ▽ SCN,SPR共通 標準型 |
| J3-20 |
3inch |
20 |
19 |
A-39.35
B-38.7
C-36.7 |
2-φ3.2 |
A-1mmストローク用
B-2,2.5mmストローク用
C-5mmストローク用 |
| J3-25 |
3inch |
25 |
25 |
A-39.35
B-38.7
C-36.7 |
2-φ3.2 |
A-1mmストローク用
B-2,2.5mmストローク用
C-5mmストローク用 |
| J3-35 |
3inch |
35 |
25 |
A-39.35
B-38.7
C-36.7 |
2-φ3.2 |
A-1mmストローク用
B-2,2.5mmストローク用
C-5mmストローク用 |
| Ｊ4-20 |
4inch |
20 |
19 |
A-49.6
B-49.0
C-48.6 |
3-φ3.2 |
A-1mmストローク用
B-2,2.5mmストローク用
C-5mmストローク用 |
| J4-25 |
4inch |
25 |
25 |
A-49.6
B-49.0
C-48.6 |
3-φ3.2 |
A-1mmストローク用
B-2,2.5mmストローク用
C-5mmストローク用 |
| J4-35 |
4inch |
35 |
25 |
A-49.6
B-49.0
C-48.6 |
3-φ3.2 |
A-1mmストローク用
B-2,2.5mmストローク用
C-5mmストローク用 |
| J4-55 |
4inch |
55 |
25 |
A-49.6
B-49.0
C-48.6 |
3-φ3.2 |
A-1mmストローク用
B-2,2.5mmストローク用
C-5mmストローク用 |
| J6-20 |
6inch |
20 |
19 |
75 |
4-φ3.2 |
|
| J6-25 |
6inch |
25 |
25 |
75 |
4-φ3.2 |
|
| J6-35 |
6inch |
35 |
25 |
75 |
4-φ3.2 |
|
| J6-55 |
6inch |
55 |
25 |
75 |
4-φ3.2 |
|
| ▽ パイ型 |
| JP3-25 |
3inch |
25 |
直径φ80 |
直径φ80 |
|
|
| JP3-38 |
3inch |
38 |
直径φ80 |
直径φ80 |
|
|
| JP4-25 |
4inch |
25 |
直径φ80 |
直径φ80 |
|
|
| JP4-38 |
4inch |
38 |
直径φ80 |
直径φ80 |
|
|
標準爪の材質は、スチール（S45C）です。
上記仕様以外の高爪、特殊仕様、アルミ爪も承ります。
爪の設計、製作もいたします。 |
